汚水ポンプ用巻線形高圧モーターのステーターコイル巻替修理

巻線型モーターのステータコイルの巻替修理
巻線型モーターのステータコイルの巻替修理
機器種類 巻線形350kW3300V10P
機器メーカー 東芝
現地/工場持込 工場持込
お客様エリア
お客様業種 水処理・環境設備
ご相談内容 汚水ポンプ用モーター(出力350kW3300V10P)の修理・整備
施工内容  ステーターコイル巻替、スリップリング整備、ベアリング交換、他

お客様からのご相談内容

水処理設備において長年稼働している汚水ポンプ用モーター(巻線形350kW3300V10P)のステーターコイルが焼損したため、巻替修理依頼を頂きました。

整備/修理前の状態(Before)

修理前の状態として、ステーターコイルの焼損が目視でも確認されました。その他、スリップリング摩耗やコア内部の汚損等、ステーターコイル巻替修理にあわせて全体的なオーバーホールが必要と判断されました。

整備/修理結果(After)

本モーターは高圧モーターであるため、平角線の銅線を用いてステーターコイルの巻替えを行いました。ローターについては、洗浄・乾燥・ワニス含浸処理を施し、スリップリングの旋削整備も実施しました。現地試運転を行い、稼働に問題ないことを確認して整備完了となりました。

ワンポイントアドバイス

長期的な安定稼働を実現するためには、定期的なメンテナンスが不可欠です。巻線形モーターにおいては、スリップリングとカーボンブラシの接触状態を日常的に点検することが推奨されます。スリップリングの旋削整備、カーボンブラシの交換で済めば通常オーバーホールの範疇ですが、場合によって、スリップリングの製作や各種コイルの巻替を要する場合は、工期が長くなることが見込まれます。お困りの際は、写真等を送って頂ければ、各整備方法の提案ができますので、お気軽にお申し付けください。

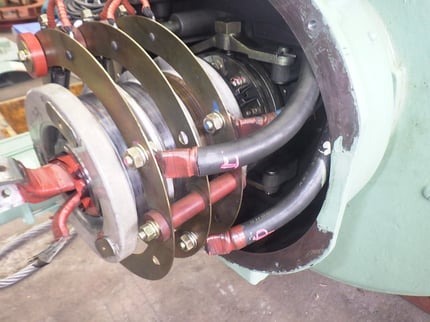

1.スリップリング分解前
1.スリップリング分解前
2.分解中
2.分解中

3.ステーターコイル焼損
3.ステーターコイル焼損

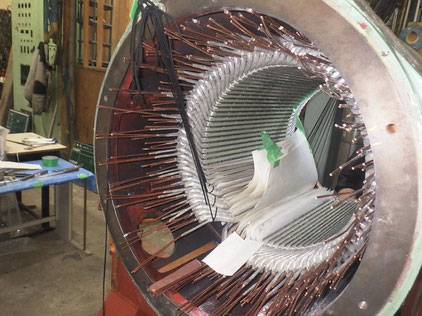

4.ステーターコイル巻替
4.ステーターコイル巻替

5.ステーターコイル結線完了
5.ステーターコイル結線完了

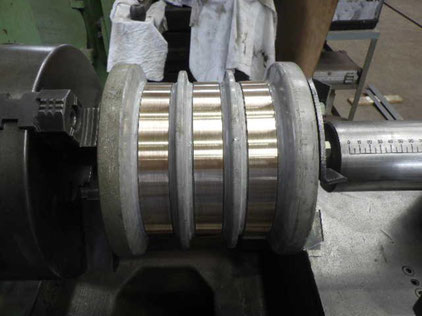

6.スリップリング旋削整備
6.スリップリング旋削整備

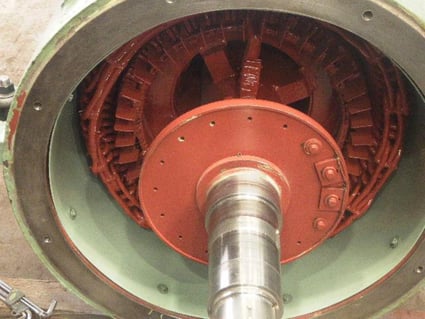

7.ローター組込み
7.ローター組込み

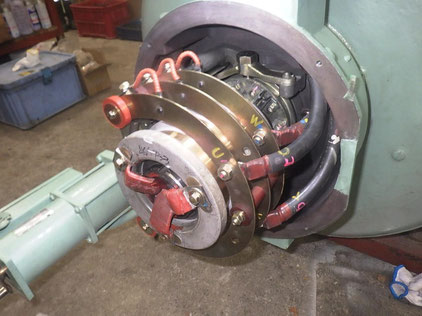

8.スリップリング組立・取付け
8.スリップリング組立・取付け
