お客様からのご相談内容

ポンプ場に設置されてるポンプ用の巻線形モーター（100kW10P）について、ブラシ引揚装置とスリップリングの接続部にあたるフォークとツメが溶断に近い損傷状態となり稼働できなくなったというお問合せを頂きました。スリップリング表面も荒損していたことから、該当の部品の製作・交換も含めて、所謂、巻線形のオーバーホールを総合的におこないました。特にフォークとツメは製作対応してくれるところがなくて・・・ということでした。

整備/修理前の状態（Before）

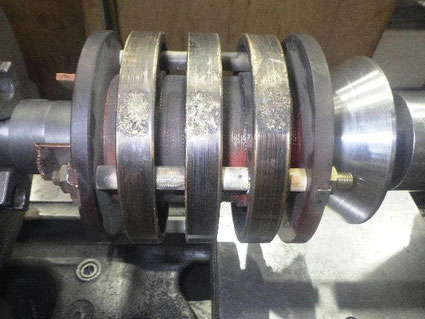

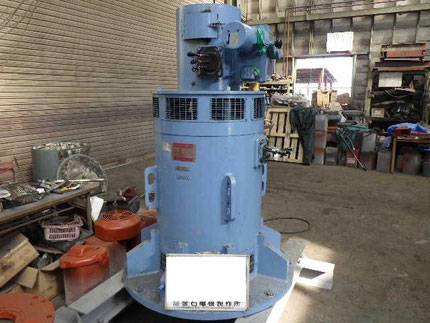

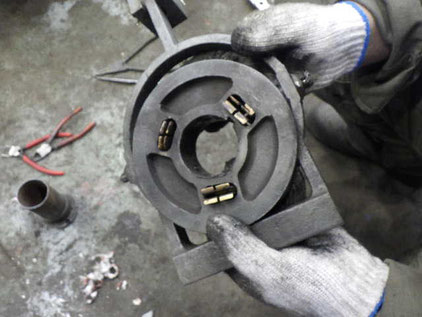

遠隔地からのご依頼でしたが、写真等で前情報を頂いていた通り、ブラシ引揚装置とスリップリングの接続部に該当するフォークとピンの損傷が確認できました。また、スリップリング表面が写真でイメージしていたものより激しく荒れており、程度によってはスリップリング交換が必要かもしれませんでした。状況をお客様に伝えたうえ、スリップリングについては旋削整備にて対応可能か判断すべく、実際に手をかけていきました。

整備/修理結果（After)

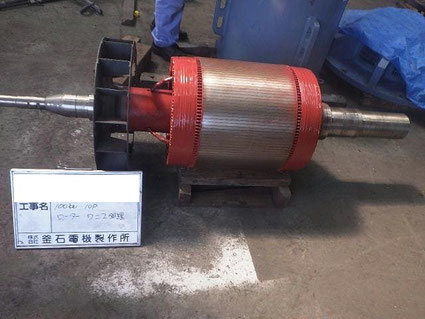

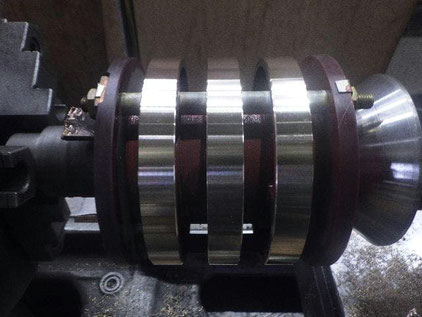

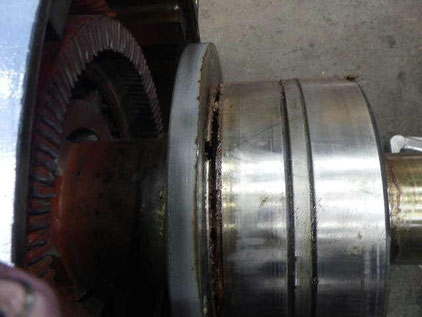

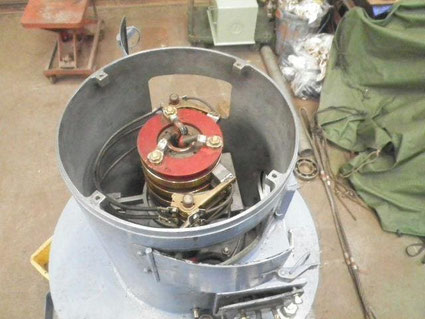

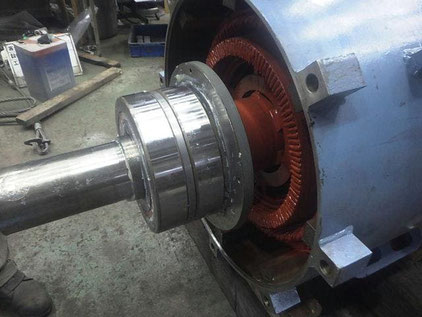

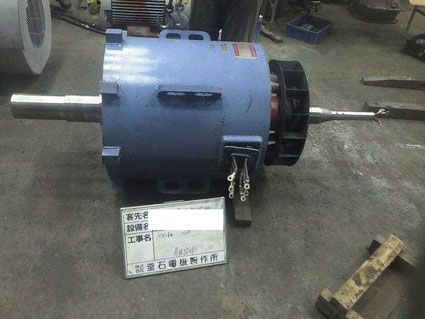

　スリップリング交換が必要かもしれないと予期されましたが、深部には至っていなかったので通常の旋削整備でスリップリングは再生することができました。また、ベアリングも銘板情報には未記載の比較的特殊なベアリングで、入荷に時間がかかってしまったのは想定外でしたが、何とか納期までに間に合うことができました。根本の不良原因だったフォークとピンについても取引業者に依頼し製作対応をして、交換・取付をおこないました。

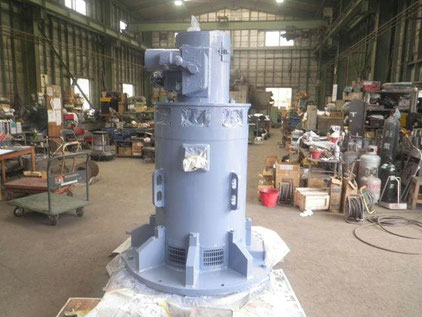

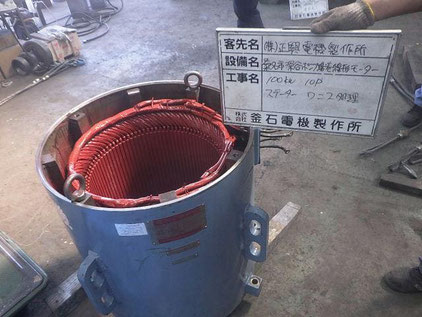

さらに、無負荷通電試験、絶縁抵抗測定、振動・温度測定を通じて、整備後の状態を確認した結果、すべての測定項目が良好な基準値内に収まっており、正常な運転が可能な状態に復旧したことが確認されました。

ワンポイントアドバイス

巻線形モーターのブラシ引揚装置に関わる不良は、本件のようにフォーク・ピンの不良が原因となっていることが多いです。直近でも、メーカーで該当部品の提供ができない等、本件と同じような内容でお困りのお客様がいらっしゃいました。弊社でしたら、部品製作手配から、巻線形モーターの全体的なオーバーホール（コイル巻替も含む）に対応可能ですので、同様もしくは類似の症状でお困りの際はお気軽にお問合せ下さい。
