機器種類 | 高圧モーター340kW |
機器メーカー | シンフォニアテクノロジー(旧神鋼電機) |
現地/工場持込 | 工場持込 |
お客様エリア | 岩手県 |
お客様業種 | 発電業 |
ご相談内容 | 長年使用しているため、コイル焼損状態ではないものの経年劣化傾向が確認されるモーターのため、設備更新時期までは安定稼働させたい。 |
施工内容 | ステーターコイル巻替含むオーバーホール |
発電所のお客様から依頼を頂き、高圧モーターのステーター巻き替え修理を行いました。長年使用しているモーターであり、コイル焼損状態ではないものの、経年劣化傾向が確認されました。お客様より、「数年後に計画的な設備更新を予定しているが、設備更新時期までトラブルなく稼働させたい」との依頼を頂いたため、コイル巻き替え整備で対応しました。
整備/修理前の状態(Before)
長年使用しているモーターであり、コイル焼損状態ではないものの、経年劣化傾向が確認されました。お客様より、「数年後に計画的な設備更新を予定しているが、設備更新時期までトラブルなく稼働させたい」との依頼を頂いたため、コイル巻き替え整備で対応しました。
整備/修理結果(After)
高圧モーターのコイルについては、木型でコイル巻きをした後に、プルアウトマシン等で最終成型することが一般的です。高圧モーターに限らずですが、コイル入れ作業の際は、絶縁テープ等の絶縁物が傷つかないように慎重な作業が求められます。耐圧試験も行い問題ないことが確認できたら、組立・仕上を行い、最終的に無負荷試験をおこなって整備完了となります。
ワンポイントアドバイス
コイル銅線は低圧モーターだと丸線が用いられることが多いですが、高圧モーターだと平角線であることが一般的です。平角銅線においては、国内の主要メーカーの事業撤退/海外拠点への生産移転などにより、近年、材料納期が非常にかかる環境になっておりますが、弊社では、コイル材料調達ルートを確保しております。ただし、仕入納期が相応にかかってしまうことが多いため、納期については都度相談(平角線の仕入次第)にてご容赦下さい。
納期は都度ご相談になりますが、どのような高圧モーターでも巻き替え整備・修理自体は可能ですので、お気軽にお問合せ下さい。

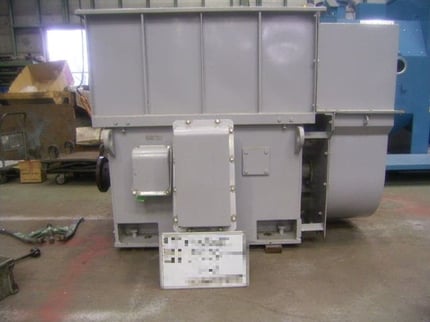

![1.分解前](https://image.jimcdn.com/app/cms/image/transf/dimension=430x10000:format=jpg/path/se8791b14fb8e36b5/image/iedafee4cd69ecb37/version/1682345093/1-%E5%88%86%E8%A7%A3%E5%89%8D.jpg)

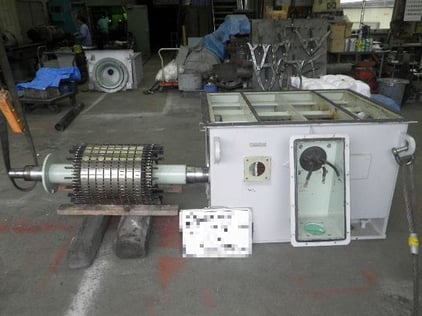

![2.分解中](https://image.jimcdn.com/app/cms/image/transf/dimension=422x10000:format=jpg/path/se8791b14fb8e36b5/image/id2faff3d777a5bf4/version/1682345113/2-%E5%88%86%E8%A7%A3%E4%B8%AD.jpg)
![](https://image.jimcdn.com/app/cms/image/transf/dimension=158x10000:format=jpg/path/se8791b14fb8e36b5/image/iac812d5a21b60860/version/1682344596/image.jpg)

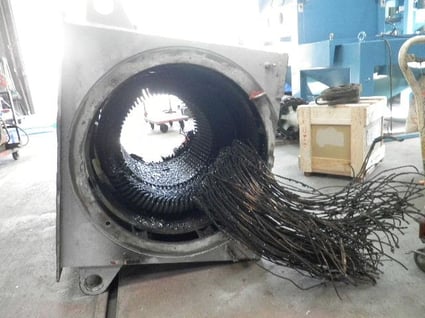

![3.コイル抜き](https://image.jimcdn.com/app/cms/image/transf/dimension=425x10000:format=jpg/path/se8791b14fb8e36b5/image/i24e209e4f1b867c7/version/1682345276/3-%E3%82%B3%E3%82%A4%E3%83%AB%E6%8A%9C%E3%81%8D.jpg)
![4.コイル巻き](https://image.jimcdn.com/app/cms/image/transf/dimension=422x10000:format=jpg/path/se8791b14fb8e36b5/image/i9b9db0c94d9848da/version/1682345336/4-%E3%82%B3%E3%82%A4%E3%83%AB%E5%B7%BB%E3%81%8D.jpg)
![](https://image.jimcdn.com/app/cms/image/transf/dimension=158x10000:format=jpg/path/se8791b14fb8e36b5/image/i80484641b151ef93/version/1682344754/image.jpg)
![5.コイル成型](https://image.jimcdn.com/app/cms/image/transf/dimension=422x10000:format=jpg/path/se8791b14fb8e36b5/image/i21f6430bef337077/version/1682345426/5-%E3%82%B3%E3%82%A4%E3%83%AB%E6%88%90%E5%9E%8B.jpg)

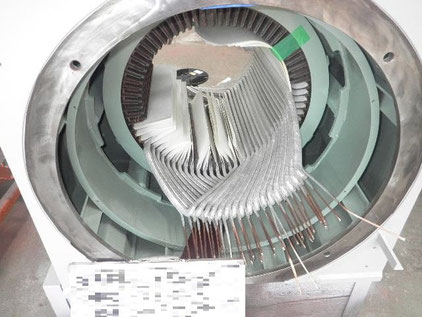

![6.ステーターコイル入れ](https://image.jimcdn.com/app/cms/image/transf/dimension=422x10000:format=jpg/path/se8791b14fb8e36b5/image/i2bdf86eb2c2629d3/version/1682345452/6-%E3%82%B9%E3%83%86%E3%83%BC%E3%82%BF%E3%83%BC%E3%82%B3%E3%82%A4%E3%83%AB%E5%85%A5%E3%82%8C.jpg)
![](https://image.jimcdn.com/app/cms/image/transf/dimension=158x10000:format=jpg/path/se8791b14fb8e36b5/image/i9edd6efb47520088/version/1682344797/image.jpg)
![7.ステーターコイル入れ完了](https://image.jimcdn.com/app/cms/image/transf/dimension=424x10000:format=jpg/path/se8791b14fb8e36b5/image/i5ea866eab05350ad/version/1682345595/7-%E3%82%B9%E3%83%86%E3%83%BC%E3%82%BF%E3%83%BC%E3%82%B3%E3%82%A4%E3%83%AB%E5%85%A5%E3%82%8C%E5%AE%8C%E4%BA%86.jpg)

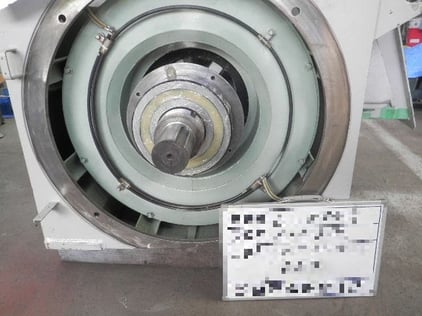

![8.組立中](https://image.jimcdn.com/app/cms/image/transf/dimension=422x10000:format=jpg/path/se8791b14fb8e36b5/image/i3f148b60e5b0533c/version/1682345597/8-%E7%B5%84%E7%AB%8B%E4%B8%AD.jpg)
![](https://image.jimcdn.com/app/cms/image/transf/dimension=158x10000:format=jpg/path/se8791b14fb8e36b5/image/i368752746d2178c0/version/1682344798/image.jpg)

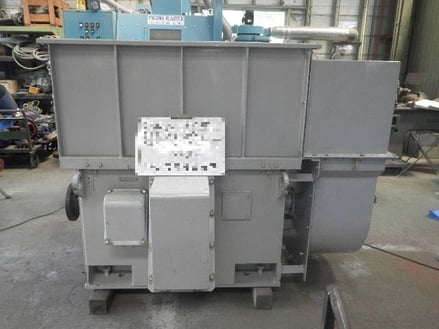

![9.組立完了](https://image.jimcdn.com/app/cms/image/transf/dimension=439x10000:format=jpg/path/se8791b14fb8e36b5/image/ic3c1d94465ed6392/version/1682345679/9-%E7%B5%84%E7%AB%8B%E5%AE%8C%E4%BA%86.jpg)
